ЛАЗ-699А


ЛАЗ-699А

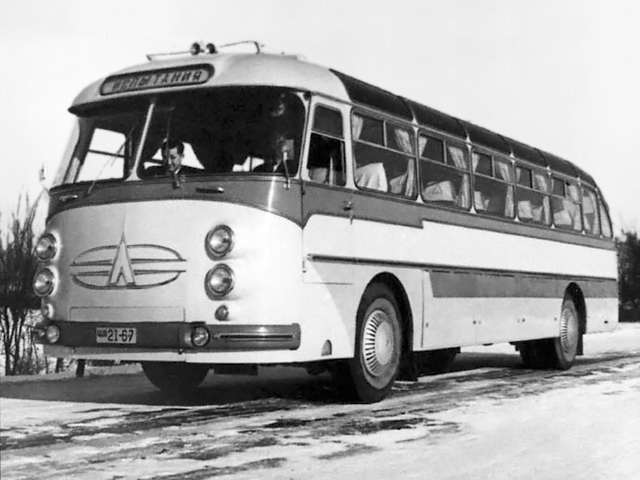

Опытный автобус ЛАЗ-699А "Карпаты-1", 1961 год






ЛАЗ-699А

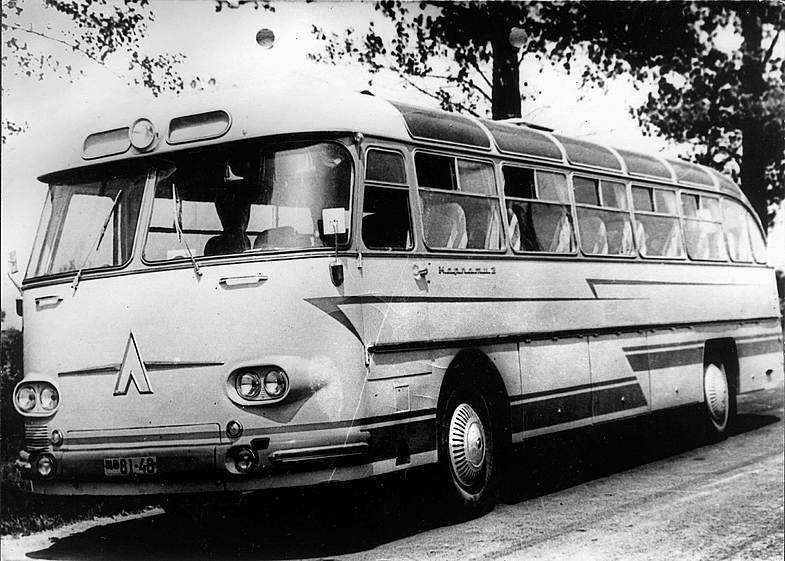

Опытный автобус ЛАЗ-699А "Карпаты-2", 1963 год





ЛАЗ-699

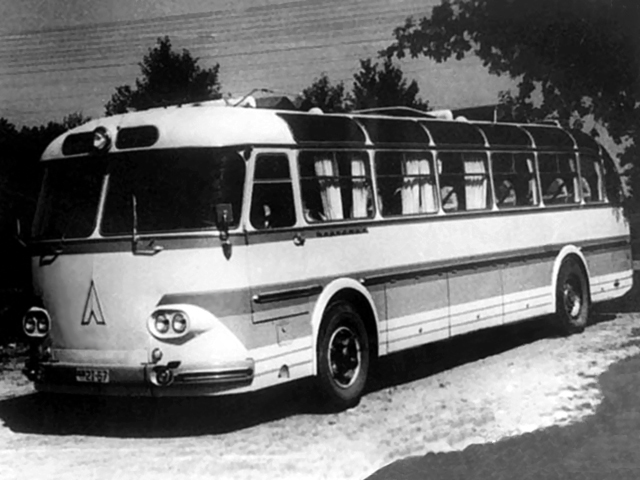

Эталонный автобус ЛАЗ-699 "Карпаты-1", 1963 год





ЛАЗ-699А

ЛАЗ-699А

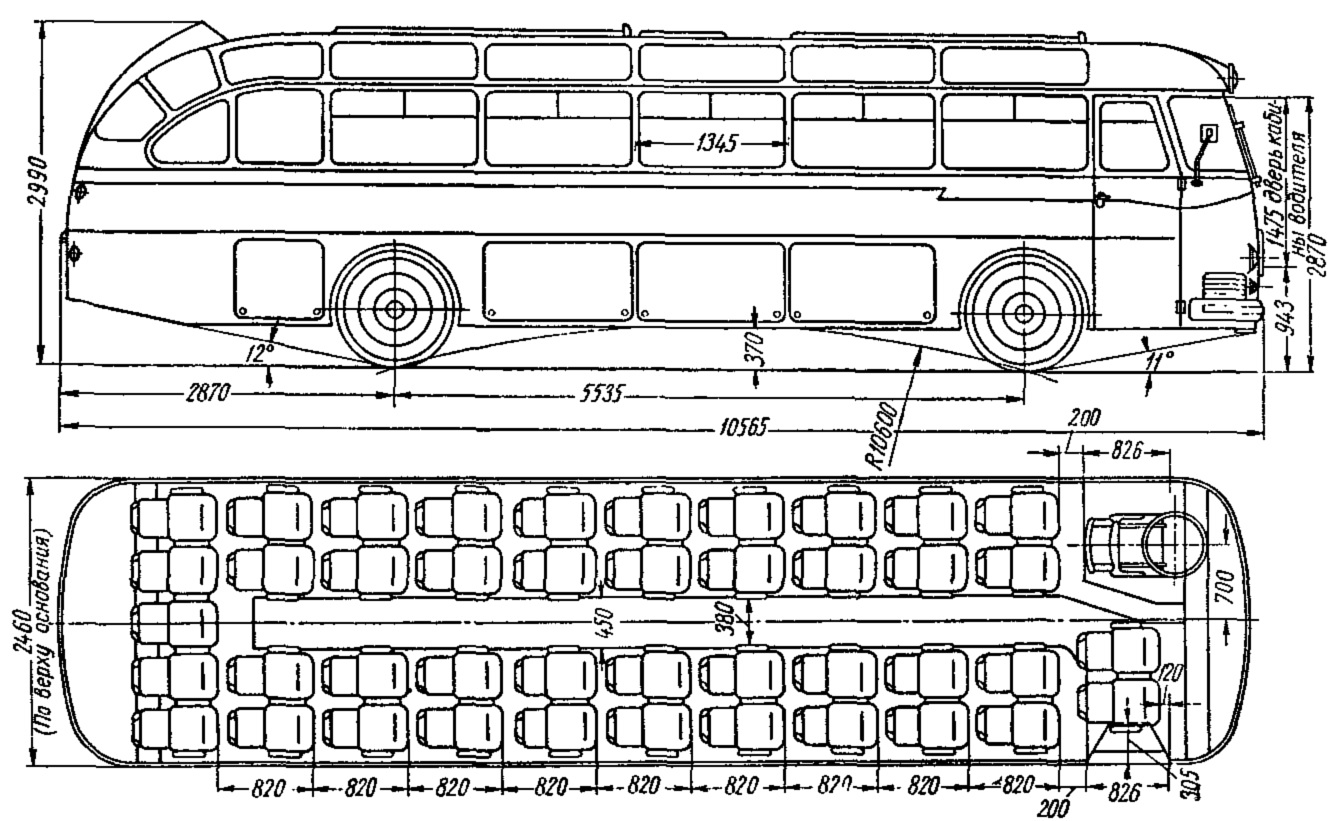

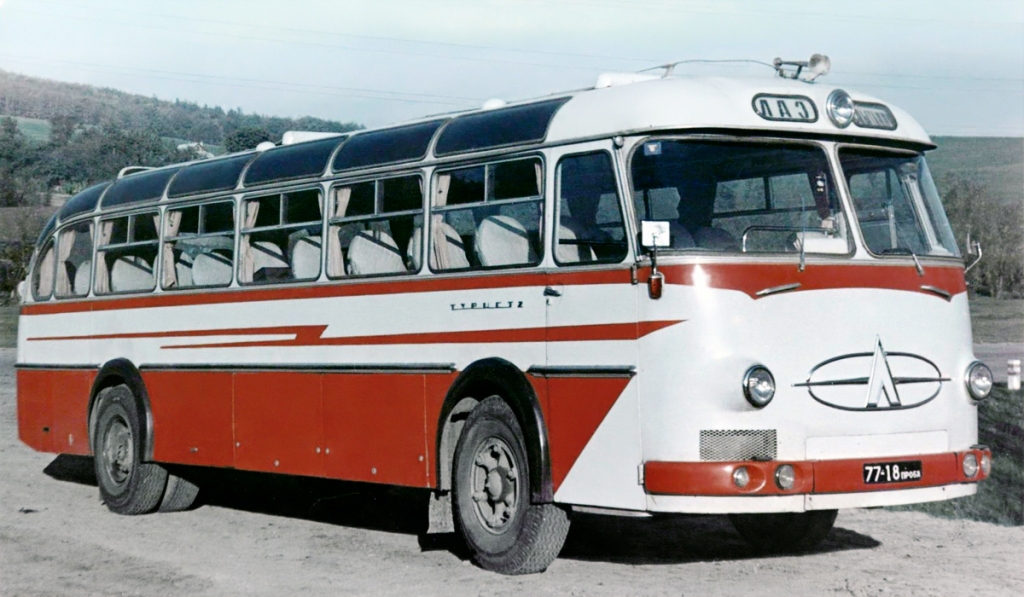

Серийный автобус ЛАЗ-699А "Турист-2", 1964 год


  Междугородный автобус большого класса ЛАЗ-699А «Турист-2» выпускался Львовским автобусным
  заводом с 1964 по 1966 год.

  Кузов вагонного типа с несущим основанием, имел две двери, в том числе одну для пассажиров.


     Технические характеристики:

  Компоновка вагонная, двигатель сзади, ведущие колёса задние

  Колёсная формула 4х2

  Число мест 41

  Длина 10565 мм.

  Ширина 2500 мм.

  Высота 2990 мм.

  База 5535 мм.

  Колея спереди/сзади 2076/1740 мм.

  Дорожный просветы:

    под передней осью 200 мм.

    под задней осью 250 мм.

  Снаряженная масса 7660 кг.

    на переднюю ось 2800 кг.

    на заднюю ось 4860 кг.

  Полная масса 11420 кг.

    на переднюю ось 4400 кг.

    на заднюю ось 7985 кг.

  Радиус поворота 11,5 м.

  Максимальная скорость 96 км/час

  Контрольный расход топлива при скорости 40-50 км/час 47 л/100 км

    Двигатель ЗиЛ-375: карбюраторный, V-образный, четырёхтактный, верхнеклапанный

  Число цилиндров 8

  Число клапанов 16

  Рабочий объём 6,5 л.

  Диаметр цилиндра и ход поршня 108,0х95,0 мм.

  Степень сжатия 6,5

  Максимальная мощность с ограничителем 180 л.с. (132,4 кВт) при 3200 об/мин

  Максимальный крутящий момент 47,5 кГм при 1800 об/мин

  Карбюратор К-89

  Электрооборудование 12 В

  Аккумуляторная батарея 3СТ-84 4 шт.

  Генератор Г-130, 28 А, 350 Вт

  Стартер СТ-130, 1,5 л.с.

  Селеновый выпрямитель РС-320

  Реле-регулятор РР-122

  Свечи зажигания А-13Б

  Прерыватель-распределитель Р-4В

  Сцепление однодисковое, сухое

  Коробка передач 5-ступенчатая, с синхронизаторами на II, III, IV и V передачах

  Передаточные числа:

    коробки передач I-6,17; II-3,40; III-1,79; IV-1,00; V-0,78; з.х. - 6,69

    главной передачи 7,73

  Рабочие тормоза барабанные на все колёса, с пневматическим приводом

  Стояночный тормоз ленточный с механическим приводом на трансмиссию

  Моторный на выпускную систему двигателя с пневмоэлектрическим приводом

  Рулевой механизм — винт и гайка с встроенным гидроусилителем, передаточное число 20

  Передняя подвеска независимая, пневматическая, с поперечными рычагами и стабилизатором
  поперечной устойчивости; амортизаторы гидравлические, телескопические, двухстороннего действия

  Задняя подвеска пневматическая; амортизаторы гидравлические, телескопические, двухстороннего
  действия

  Число колёс 6+1

  Размер шин 11,00-20

  Топливные баки 2 по 150 л.

  Топливо бензин А-76


ЛАЗ-699А

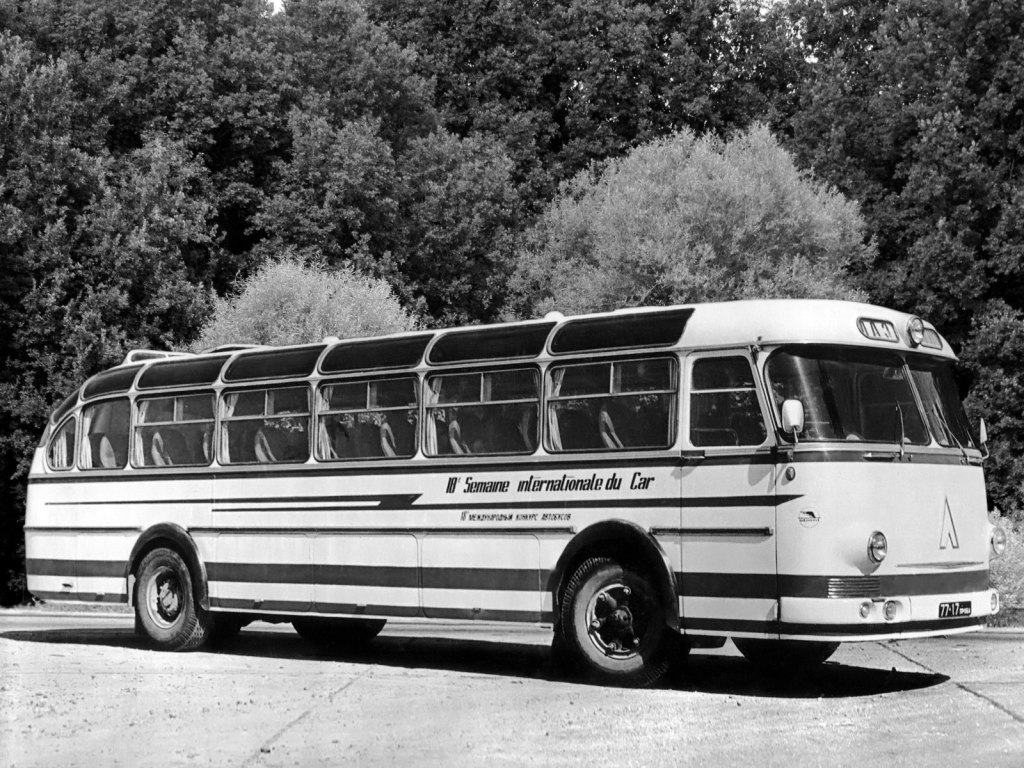

ЛАЗ-699А "Люкс" для конкурса в Ницце, 1967 год
